内进流格栅

一、核心定义与功能描述

“内进流格栅”是水处理工程中的关键预处理设备，主要用于污水/雨水提升泵站的前端。

功能：像一道“过滤筛”，拦截并清除雨污水中的大型悬浮物和漂浮垃圾（如塑料袋、树叶、木片、饮料瓶等），以防止其进入后续水泵和工艺段，保护设备免受堵塞或损坏。

名称解析：“内进流”指明了其独特的水流方式。污水从格栅内部向外流经过滤面，被拦截的垃圾则被留在了格栅内部，便于集中清理。这与传统的“前进流”（水流从外向内）格栅相反。

二、物理结构与工作流程描述

整体外观：一个大型的、安装于混凝土渠道或水槽中的圆柱形金属笼状旋转体。主体是由密集的平行金属条（栅条）焊接成的圆筒，栅条之间的缝隙（栅隙）即为过滤间隙，常见规格为3-20毫米。

关键部件：

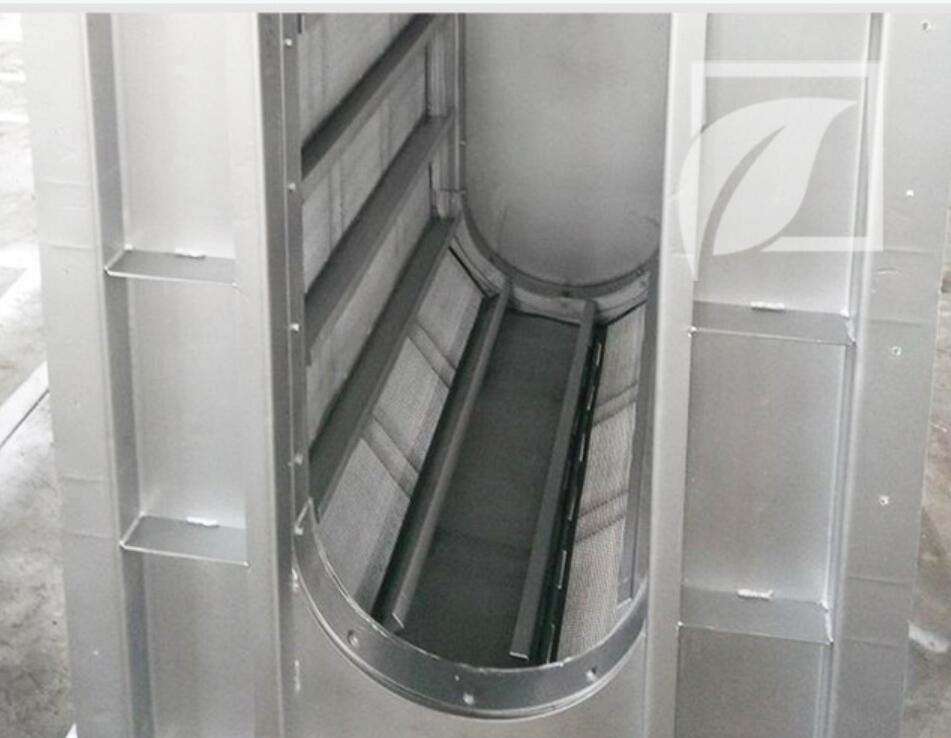

圆柱形栅篮：核心过滤部件，水平或略微倾斜安装。

进水渠：污水从格栅轴向流入栅篮内部。

齿耙/清污机构：在栅篮外部，有一把或一组可旋转的齿耙，像一把巨大的梳子。

驱动装置：电机和减速机，驱动栅篮和齿耙缓慢旋转。

螺旋输送压榨机：位于顶部，用于将捞起的垃圾脱水并输送至收集箱。

工作流程（可视为动态视频脚本）：

步骤一（进水与过滤）：污水从进水管道进入格栅内部的渠道，在水压作用下，水流由内向外穿过圆柱形栅篮的缝隙，固体杂质被拦截在栅篮内表面。

步骤二（清污）：缓慢旋转的齿耙从栅篮外壁插入栅隙，将截留在内壁的杂物“耙”出来，并提升至顶部。

步骤三（输送与压榨）：齿耙将垃圾卸入螺旋输送机，垃圾在输送过程中被脱水、压榨，排出至垃圾箱，滤后水则继续流向水泵。
