旋流沉砂器

旋流沉砂器”是一种利用水力旋流离心力，分离并去除水中比重较大、粒径较大（通常>0.2mm）的无机砂粒的物理处理设备。

功能：主要安装在污水处理厂的预处理段。其核心目的是保护后续水泵、管道和阀门免遭磨损，防止污泥消化池和曝气池底部积砂。它去除的是“砂”（如石英砂），而非有机“泥”。

通过控制进水方向和速度，在圆柱形池体内制造出高速旋转的水流，在强大离心力作用下，比重大的砂粒被甩向池壁，并在重力作用下沉降至底部集砂斗，从而与水流分离。

二、物理结构与工作流程描述

这是设备的核心视觉和工作特征。

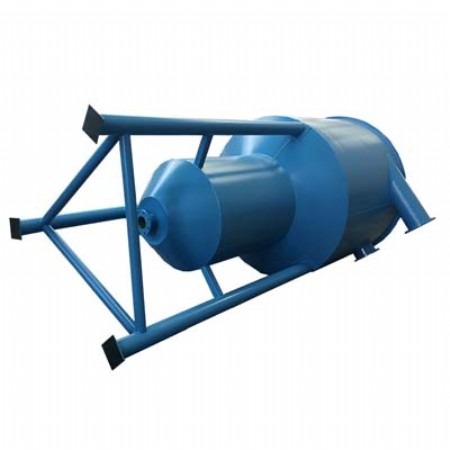

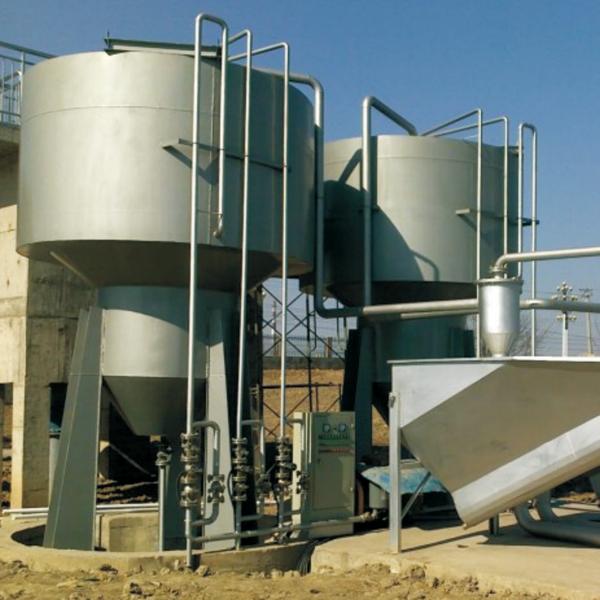

整体外观：一个立式圆柱形或圆锥形的罐体/池体，通常由钢制或混凝土制成。顶部有驱动装置，整体结构紧凑。

关键部件：

池体：上部为圆柱，下部为倒锥形（集砂斗）。

进水口与导流装置：沿池体切线方向进水，或通过池内叶轮/桨板创造旋流。这是形成旋流的关键。

叶轮/搅拌器（部分型号有）：位于池体中心，由顶部电机驱动，用于辅助维持和控制旋流强度，并帮助空气泡与砂粒分离。

出水堰/出水管：位于池体中心或周边，收集并排出已分离砂粒的清水。

集砂斗与排砂装置：位于池底倒锥形部分，用于收集沉砂。通过气提泵、螺杆泵或砂泵定期自动排砂。

空气提砂系统（常见于钟式沉砂池）：利用压缩空气在提砂管中制造气水混合物，以低的能耗将砂粒提升排出。

工作流程：

步骤一（旋流生成与分离）：污水沿池壁切线方向高速流入，在池内形成强烈的螺旋状向下旋流。砂粒和水在离心力、向心浮力和流体曳力共同作用下迅速分离。比重大的砂粒被甩向池壁，在重力作用下沿池壁滑入池底的集砂斗。

步骤二（清水排出）：失去砂粒的污水在池体中心形成一个向上的内涡流，从顶部中心的出水堰流出，进入下一处理单元。

步骤三（排砂与清洗）：积聚在锥底砂斗中的砂粒，通常由定时或液位控制的空气提砂装置（或其它排砂泵）提升排出。在排砂过程中，通常会引入少量清洗水，对砂粒进行淘洗，以去除附着在砂粒上的有机物质，获得较为纯净的无机砂粒。

三、核心特点与优势描述

去除效率高：对>0.2mm砂粒的去除率可达85%以上，且分离出的砂粒有机物含量低（<10%）。

结构紧凑，占地小：与平流式沉砂池相比，占地面积显著减少。

运行能耗低：利用水力旋流自然分离，或仅需小功率搅拌器/气提装置，动力消耗小。

全自动运行，维护简便：可编程控制，实现定时、定量自动排砂。
